دستگاه بازرسی حفاری

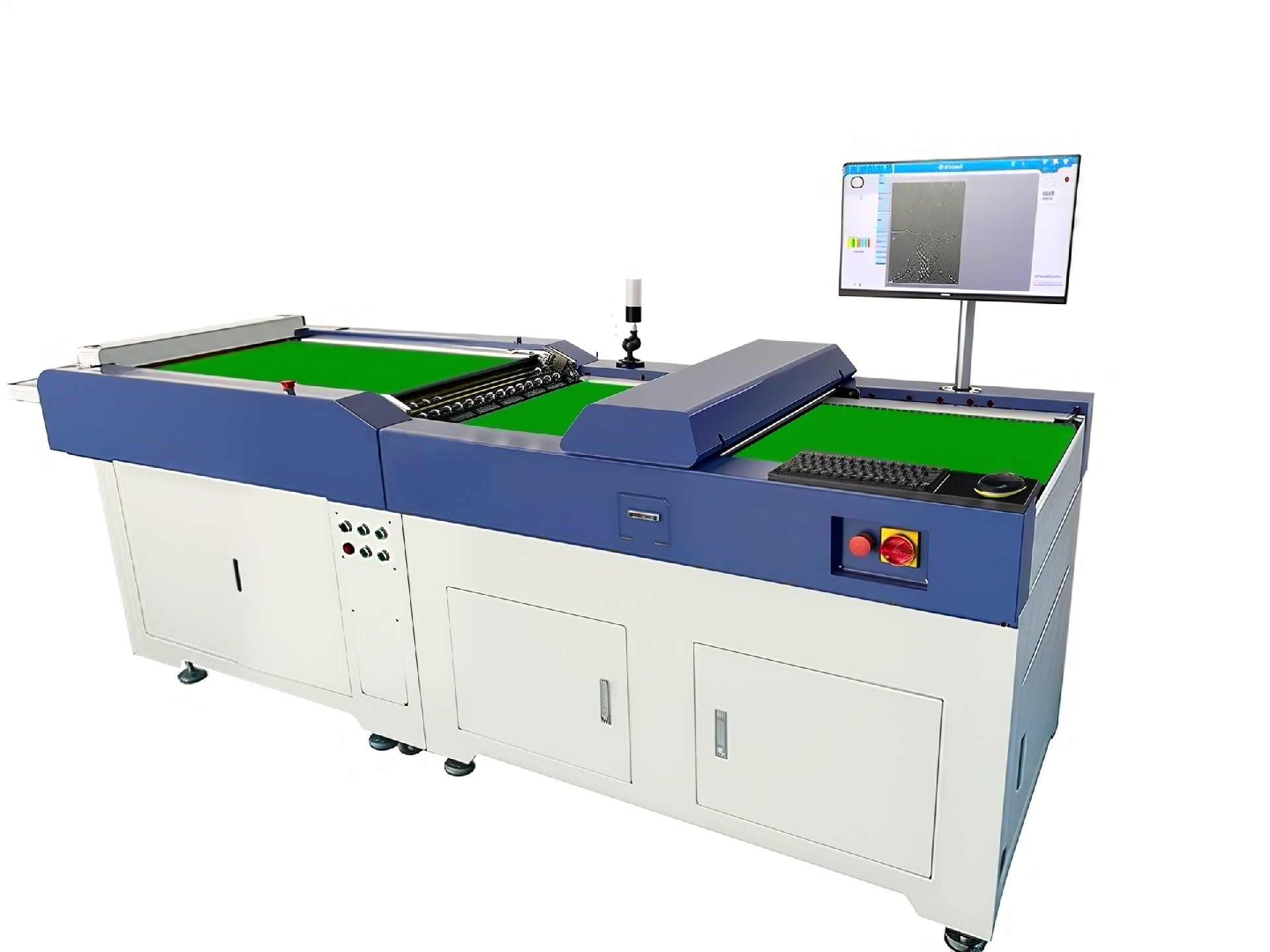

دستگاه بازرسی حفاری PCB
دستگاه بازرسی لیزری حفاری پرسرعت
مشخصات محصول
| ردیف | پروژه | پارامترهای فنی | |
| 1 | ابعاد | 1485 میلیمتر × 1278 میلیمتر × 1498 میلیمتر | |
| 2 | وزن | 500 کیلوگرم | |
| 3 | ماده اصلی | پوشش پخت ورق فولاد 304 | |
| 4 | منبع تغذیه (ولتاژ V / فرکانس Hz) | 220V,50Hz | |
| 5 | توان (KW) | 2.5KW | |
| 6 | نیازهای فشار هوا | 0.5 ～ 0.7 MPa | |
| 7 | فرآیند کاربرد | برد سوراخکاری معمولی، پس از آبکاری، بازرسی برد تمام شده | |
| 8 | سطح کار میز عملیات | （1100±25）میلیمتر | |
| 9 | سرعت بازرسی | سرعت استفاده شده در سوراخکاری، آبکاری و بازرسی برد بزرگ: 8 متر بر دقیقه؛ سرعت استفاده شده در بازرسی برد تمام شده: 8، 12، 16 متر بر دقیقه (قابل تنظیم) | |
| 10 | دقت تشخیص سوراخ گرد | دقت اندازهگیری سوراخ در سرعتهای مختلف: ±15 میکرومتر (8 متر بر دقیقه)؛ ±20 میکرومتر (12 متر بر دقیقه)؛ ±30 میکرومتر (16 متر بر دقیقه) | |
| 11 | دقت شیارها | 8 متر بر دقیقه: +/-75 میکرومتر؛ 12 متر بر دقیقه: +/-100 میکرومتر؛ 16 متر بر دقیقه: +/-150 میکرومتر | |
| 12 | قابلیت تشخیص باقیمانده تراشه سوراخ گرد/شیار | ≥3mil (8 متر بر دقیقه) | |
| 13 | نمایش مسیر ابزار | نمایش اطلاعات شعاع ابزار برای قطر سوراخ برد دریل | |
| 14 | بارگذاری برد ±30° | قابل بازرسی | |
| 15 | اندازه اندازهگیری | 120×80 میلیمتر ~ 650×650 میلیمتر | |
| 16 | اندازهگیری قطر سوراخ | 0.1 میلیمتر ~ 10 میلیمتر | |
| 17 | اندازهگیری ضخامت برد | 0.3 ～ 7 میلیمتر | |
| 18 | حداقل حاشیه سوراخ | 0.1 میلیمتر | |
| 19 | تعداد سوراخهای بازرسی | 600000 | |
| 20 | حداکثر نسبت ابعاد | 16:01 | |
| 21 | منبع تغذیه | فاز 1 AC220V، 50Hz، 2.5KW | |
| 22 | آیتم بازرسی | سوراخ گرد: متخلخل، کم سوراخ، سوراخ بزرگ، سوراخ کوچک، زباله. شیار استاندارد: متخلخل، کم سوراخ، طول شیار، عرض شیار، انحراف زاویه، زباله. شیار شکلدار: بیشماهیگیری، نشت ماهیگیری، سوراخ، سوراخ کوچک، شکل، زباله. ظاهر برد: عیب لبه برد، بیشماهیگیری، نشت ماهیگیری | |
| 23 | روش مدلسازی | داده CAM (داده دریل NC، داده روتر) یا مدلسازی برد استاندارد؛ پشتیبانی از سوراخکاری ثانویه | |
| 24 | نیاز محیطی | دما 25±5 درجه سانتیگراد؛ رطوبت 50% ± 10% | |
