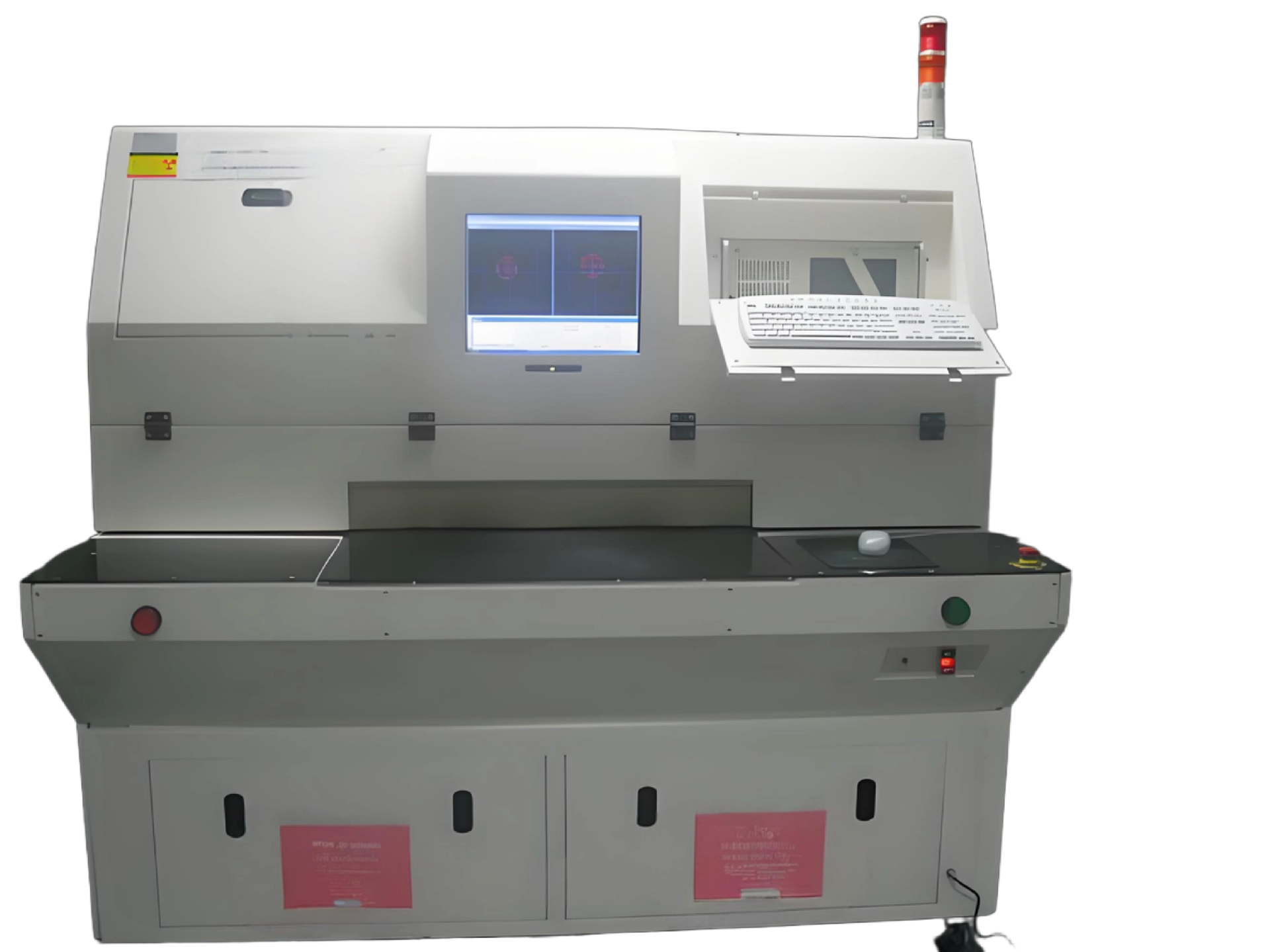

دستگاه حفاری هدف اشعه ایکس
دستگاه حفاری هدف اشعه ایکس PCB
دستگاه حفاری خودکار هدف اشعه ایکس
مشخصات محصول
| ردیف | پروژه | پارامترهای فنی | |
| 1 | ابعاد (طول × عرض × ارتفاع) میلیمتر | 2747*1600*1662 میلیمتر | |
| 2 | وزن تجهیزات (کیلوگرم) | ≈3000 کیلوگرم | |
| 3 | منبع تغذیه Hz | AC220V±20%، 50/60Hz، 30A | |
| 4 | حداکثر توان مصرفی کیلووات | 6.6KW | |
| 5 | محدوده Effective پردازش میلیمتر | حداکثر برد: 780 * 670 میلیمتر حداقل: 310 * 210 میلیمتر | |
| 6 | ضخامت پردازش میلیمتر | 0.3 ~ 8.0 میلیمتر | |
| 7 | متر بر دقیقه سرعت تولید متر بر دقیقه | حالت عملیات دستی تک دستگاه / به جز زمان تخلیه / حالت سوراخکاری هدف 3 سوراخ حدود 8.5 ثانیه/پنل، 4 سوراخ حدود 9 ثانیه/پنل | |
| 8 | دقت سوراخکاری هدف | ±10 میکرومتر (به جز خطای اندازهگیری انیمه و با استفاده از برد تست ABLETEK) | |
| 9 | دقت سوراخکاری مرکزی (2 سوراخ در یک گروه) | ±15 میکرومتر (به جز خطای اندازهگیری انیمه و با استفاده از برد تست ABLETEK) | |
| 10 | دقت سوراخکاری جبران سطح (4 سوراخ در یک گروه) | ±15 میکرومتر (به جز خطای اندازهگیری انیمه و با استفاده از برد تست ABLETEK) | |
| 11 | سیستم کنترل | کنترل PC | |
| 12 | سیستم عامل | Windows 7 | |
| 13 | کنترل انبساط و انقباض | اندازهگیری خودکار انبساط و انقباض، stacking خودکار و پیشبینی انحراف لایه | |
| 14 | تنظیم عملیات سوراخکاری | سوراخکاری مرکزی علامت 1،2،3،4،7 | |
| 15 | کنترل عدم ثبت لایهها | درصد ناحیه عدم ثبت لایهها و کنترل اندازهگیری | |
| 16 | سرعت اسپیندل | 40000 دور بر دقیقه (حداکثر) 30000 دور بر دقیقه (حداکثر) در حالت معمول (قابل برنامهریزی یا انتخاب) | |
| 17 | سیستم کنترل محور | سیستم سروو Mitsubishi SSCNET | |
| 18 | دوره گارانتی | ارائه 1 سال گارانتی پس از نصب تجهیزات (به جز قطعات مصرفی و آسیبهای ناشی از عوامل انسانی) | |
