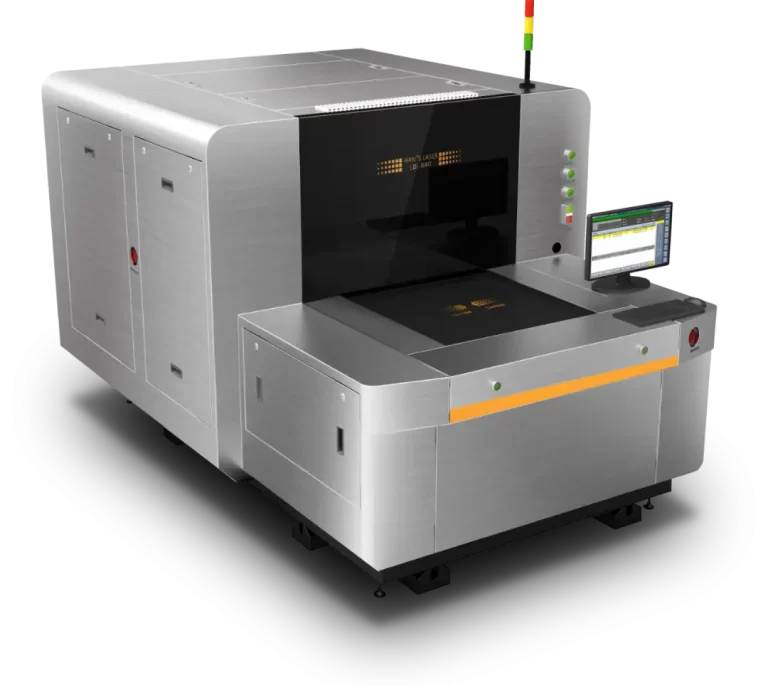

دستگاه LDI لایه داخلی
دستگاه LDI لایه داخلی
تصویربرداری مستقیم لیزری پرسرعت لایه داخلی
مشخصات محصول
| ردیف | پروژه | پارامترهای فنی | |
| 1 | ابعاد (طول × عرض × ارتفاع) میلیمتر | 3000 میلیمتر (طول) *1912 میلیمتر (عرض) *1798 میلیمتر (ارتفاع) | |
| 2 | وزن تجهیزات (کیلوگرم) | LDI 4.5 تن | |
| 3 | منبع تغذیه | 380VAC 50Hz | |
| 4 | حداکثر توان مصرفی کیلووات | 15KW | |
| 5 | محدوده Effective پردازش میلیمتر | حداقل: 250 میلیمتر*300 میلیمتر حداکثر: 630 میلیمتر*810 میلیمتر | |
| 6 | ضخامت پردازش میلیمتر | 0.05 میلیمتر (بدون ضخامت مس) - 5 میلیمتر (ضخامت مس) | |
| 7 | ظرفیت تجهیزات | 3 پنل/دقیقه (622*546 میلیمتر؛ دوز نوردهی فیلم خشک ≤50mJ/cm2؛ تراز 4 نقطهای، بردهای بالایی و پایینی ≤ 5 ثانیه) | |
| 8 | دقت تراز لایه بیرونی | ±12 میکرومتر | |
| 9 | دقت تراز لایه داخلی | 24 میکرومتر | |
| 10 | یکنواختی ابعاد | ±10% | |
| 11 | قابلیت وضوح | 55/55 میکرومتر (وضوح محدود 35um/35um) مجاز: ±10% | |
