دستگاه بستهبندی خودکار برد مدار
دستگاه بستهبندی وکیوم PCB

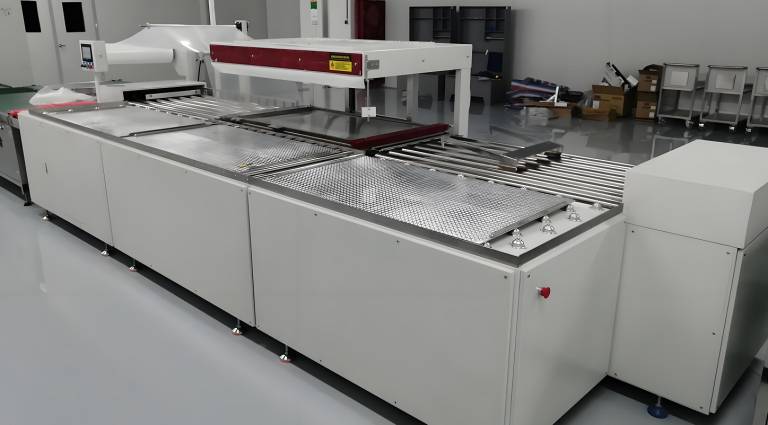

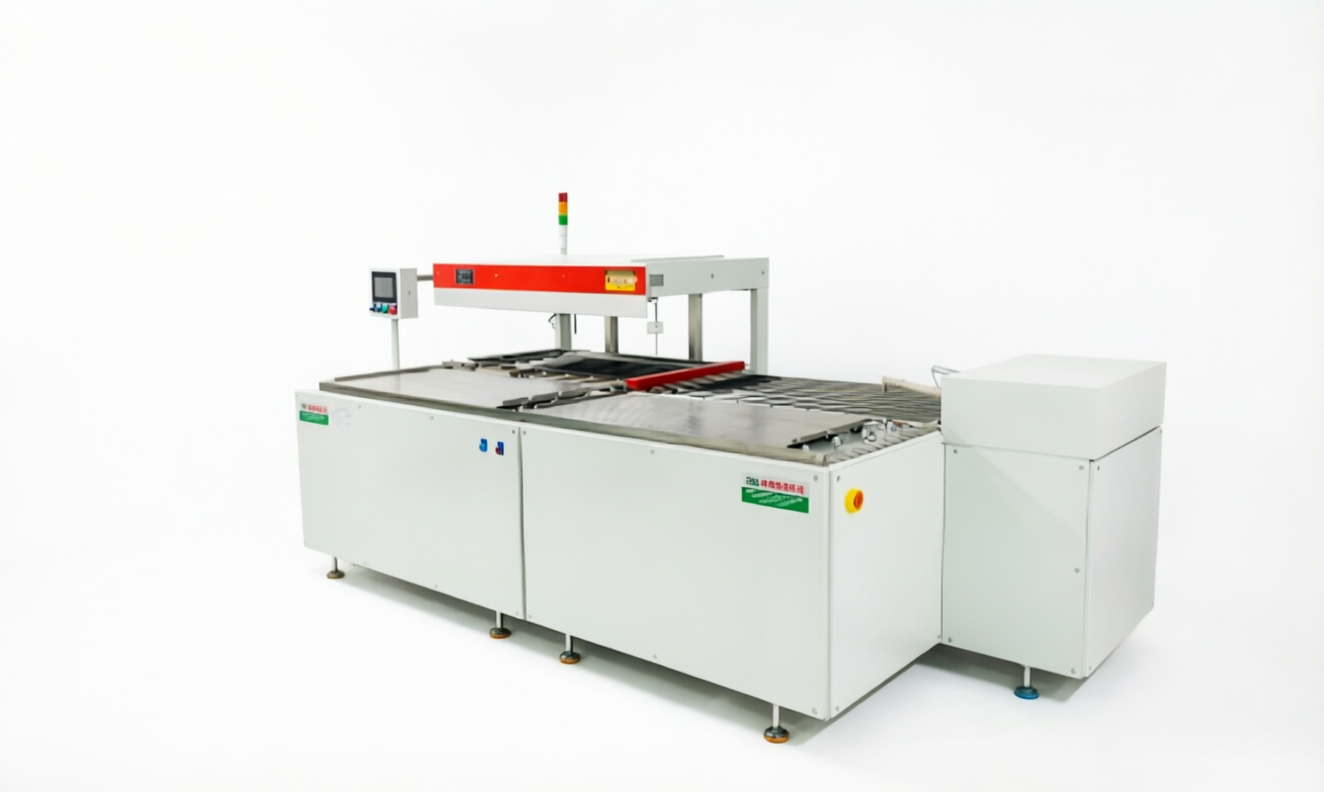

دستگاه بستهبندی خودکار PCB
مشخصات محصول
| ردیف | نام پروژه | پارامترهای مشخصات | |
| 1 | ابعاد (طول * عرض * ارتفاع)mm | L3114mm * W1812mm * H1457.9mm | |
| 2 | وزن تجهیزات (Kg) | حدود 1200KG | |
| 3 | منبع تغذیه | 380V 3 Phase 50Hz | |
| 4 | حداکثر توان مصرفی KW | 38KW | |
| 5 | مساحت بستهبندی | W700mm* L900mm | |
| 6 | ابعاد برد حامل | W700mm*L 920mm | |
| 7 | سرعت بستهبندی | 1 دقیقه/برد (برد تاشو استثناء است) | |
| 8 | ظرفیت تجهیزات | 250m²-400m²/ساعت (بر اساس 10 لایه روی هم) | |
| 9 | نحوه ورود برد | ورود از جلو و خروج از راست | |
| 10 | روش برش فیلم | برش فیلم با کاتر سرد | |
| 11 | منبع هوا | 0.5∽0.8mpo (خشک و بدون آب) | |
| 12 | فیلم PE | W780mm | |
| 13 | نایلون حبابدار | L 890mm*690mm | |
| 14 | کاتر سرد بادی | CY3R15-850 | |
| 15 | کنتاکتور خلاء | S-P11 | |
| 16 | کنتاکتور حرارتی | S-P40T | |
| 17 | کنتاکتور عملگر | RC-11C | |
| 18 | سوئیچ مجاورتی | TRN18-08NC | |
| 19 | سوئیچ مجاورتی | TRN18-08NO | |
| 20 | سوئیچ نوری | PTE-D30N (Meiji) | |
| 21 | محافظ توالی فاز | ARP-4 | |
| 22 | زنجیر | چهار و شش | |
| 23 | دنده زنجیر | چهار و شش | |
| 24 | رابط انسان-ماشین | TK6072iP | |
| 25 | PLC | FX3GA60MR/ FX5U-64MR/ES | |
| 26 | اینورتر | VFD007EL21A | |
| 27 | موتور | GH22-200W-60S-B، GH28-400W-60S-B | |
| 28 | پمپ خلاء کمصدا | 3KW | |
| 29 | منبع تغذیه 24V | S8FS-C10024 | |
