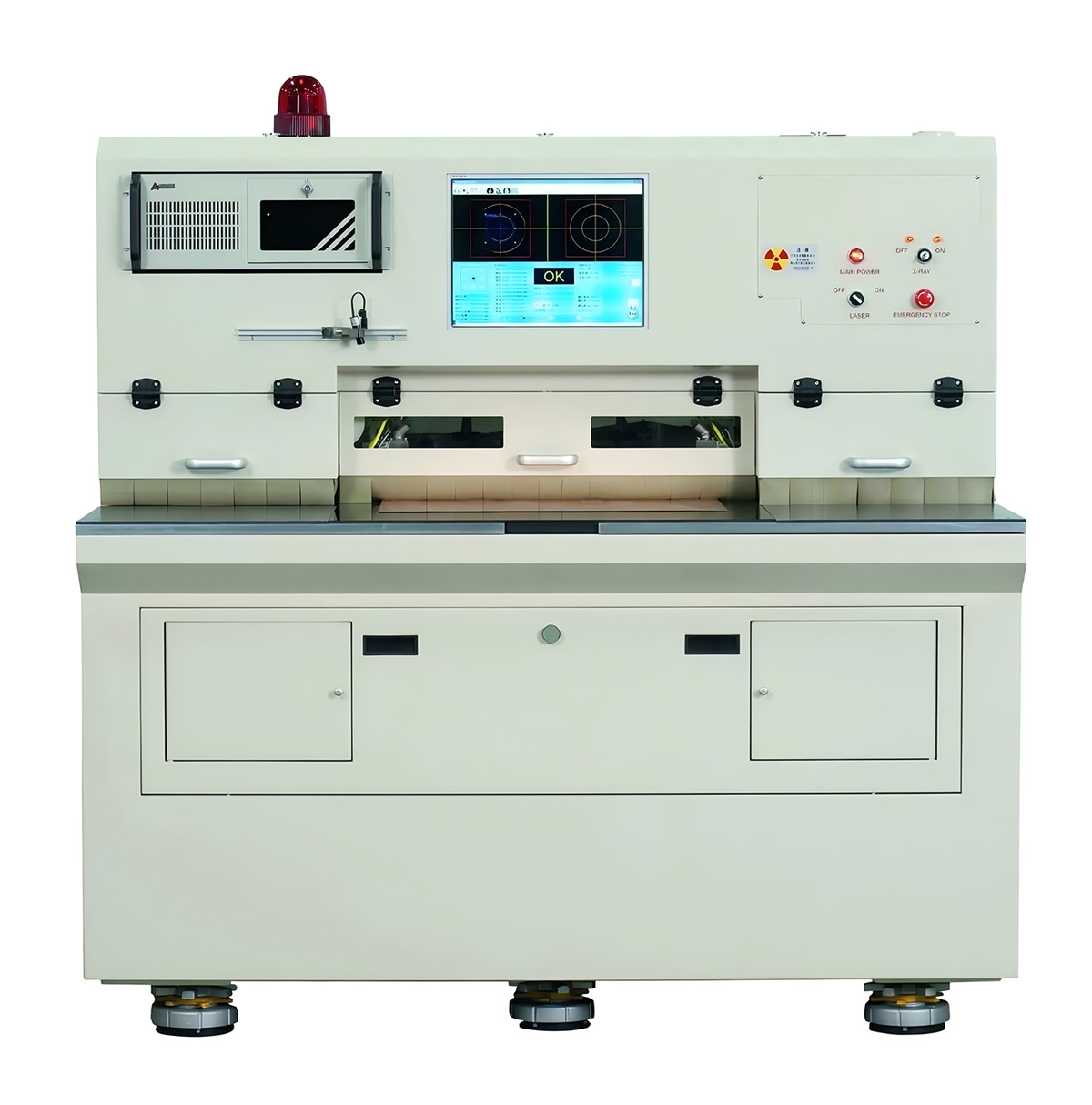

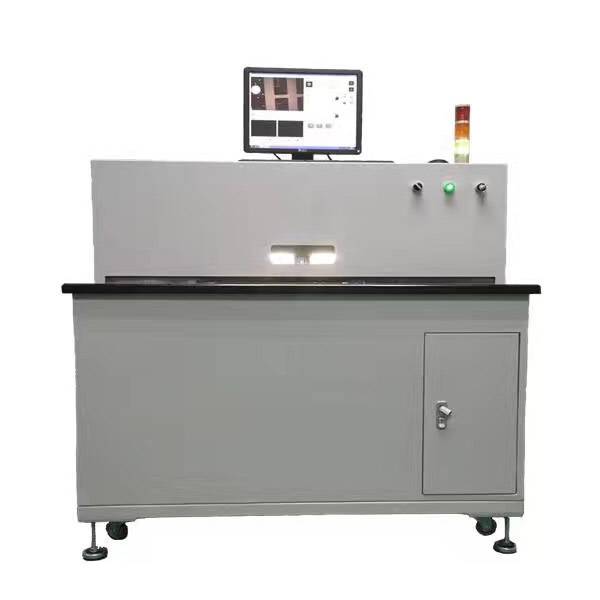

دستگاه بازرسی اشعه ایکس
سیستم بازرسی اشعه ایکس SMT
دستگاه بازرسی اشعه ایکس PCB
مشخصات محصول
| ردیف | پروژه | پارامترهای فنی | |
| 1 | ابعاد کلی | طول 1034 میلیمتر * عرض 854 میلیمتر * ارتفاع 1229 میلیمتر | |
| 2 | وزن | 150 کیلوگرم | |
| 3 | منبع تغذیه | AC220V ~50/60Hz | |
| 4 | پنجرهها | Φ25 میلیمتر | |
| 5 | آشکارساز | دوربین CCD X-Ray با وضوح بالا | |
| 6 | محیط کار | دما: 22 ± 3 درجه سانتیگراد؛ رطوبت نسبی: ≤ 80% | |
| 7 | بررسی ضخامت PCB | ≤6 میلیمتر | |
| 8 | تشخیص ضخامت مس PCB | 1/3~30 اونس | |
| 9 | تشخیص تعداد لایههای PCB | ≤30 PCB ≤ 30 لایه PCB | |
| 10 | سیستم عامل و پیکربندی | Windows 7، 4 گیگابایت حافظه؛ صفحه نمایش LCD 17 اینچ | |
| 11 | نوع لایتپایپ | بستن لوله | |
| 12 | حداکثر ولتاژ لوله | 50kV | |
| 13 | حداکثر جریان لوله | 1.0 میلیآمپر | |
| 14 | روش خنککاری | خنککاری هوا + روغن؛ بدون نیاز به پیشگرمایش | |
| 15 | وضوح | 25 Lp/mm؛ حداکثر دقت تشخیص 20 میکرومتر | |
| 16 | وضوح تصویر | 768*576 | |
| 17 | بزرگنمایی | 15-30 بار | |
| 18 | اندازه کانون | 0.1 *0.1 میلیمتر | |
| 19 | محدوده دید | 8 میلیمتر*12 میلیمتر | |
| 20 | ناحیه تشخیص | 1060*800 میلیمتر | |
| 21 | حداکثر عرض PCB | 800 میلیمتر | |
| 22 | نشتی تابش | ＜0.5 μSv/h | |
| 23 | عملکرد ویژه | طرح تخته فشار بادی (قابل کنترل دستی) برای کاهش خطای تشخیص | |
| عملکرد شروع القایی خودکار، محافظت مؤثر از تجهیزات و دستگاهها، افزایش عمر مفید | |||
