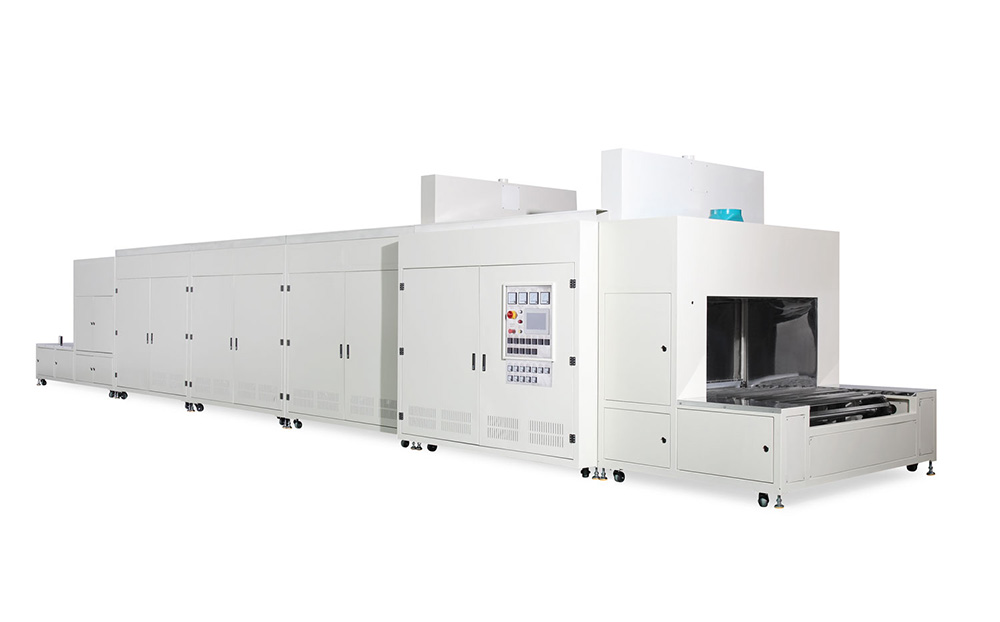

کوره تونلی گیره جانبی پیشپخت
کوره تونلی گیره جانبی خودکار
کوره پخت گیره جانبی PCB
مشخصات محصول
| ردیف | پروژه | پارامترهای فنی | |
| 1 | ابعاد کلی (طول × عرض × ارتفاع) میلیمتر | طول13330 میلیمتر * عرض1840 میلیمتر * ارتفاع2922 میلیمتر (مرجع) | |
| 2 | وزن تجهیزات (کیلوگرم) | 6000 کیلوگرم | |
| 3 | منبع تغذیه | AC 380V 3 فاز 5 سیمه 50 HZ | |
| 4 | حداکثر توان مصرفی کیلووات | 85KW | |
| 5 | محدوده Effective پردازش میلیمتر | حداکثر: 650 میلیمتر*750 میلیمتر؛ حداقل: 420 میلیمتر*420 میلیمتر | |
| 6 | ضخامت پردازش میلیمتر | 0.8 میلیمتر-3.5 میلیمتر | |
| 7 | سرعت تولید متر بر دقیقه | ≥0.1 متر بر دقیقه | |
| 8 | ظرفیت تجهیزات | ≥5.0 پنل/دقیقه | |
| 9 | یکنواختی دما | 75 درجه سانتیگراد ± 2 درجه سانتیگراد (تست بار کامل روی سطح برد، به جز ورودی و خروجی) | |
| 10 | حالت کنترل | رابط انسان-ماشین Panasonic PLC+Pro-face؛ | |
| 11 | حالت تأمین هوا | تأمین هوای متقاطع افقی تک طرفه | |
| 12 | حالت ورود/خروج برد | درج افقی برد، عرض 420-650 میلیمتر (قابل تنظیم خودکار) (پشتیبانی از هر دو طرف، تغییر شکل مرکزی ≤ 20 میلیمتر) | |
| 13 | ارتفاع انتقال | 1100±25 میلیمتر | |
| 14 | گام | گام 25.4 میلیمتر | |
| 15 | شکل زنجیر | سه ردیف زنجیر با بار بزرگ، همه از استنلس استیل ساخته شدهاند | |
