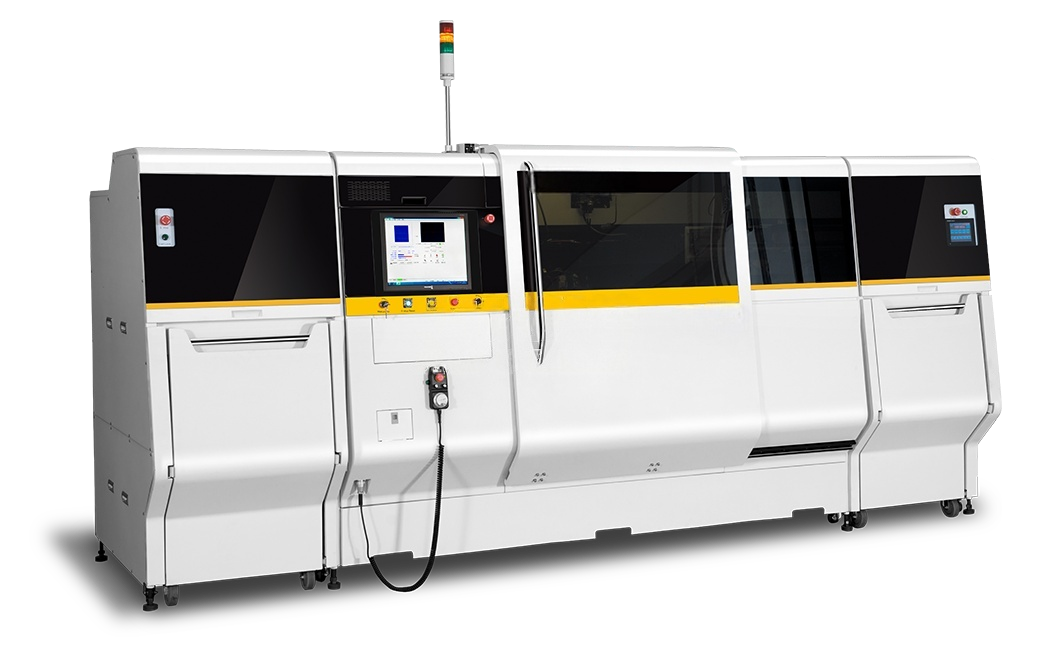

دستگاه حفاری CNC مکانیکی PCB

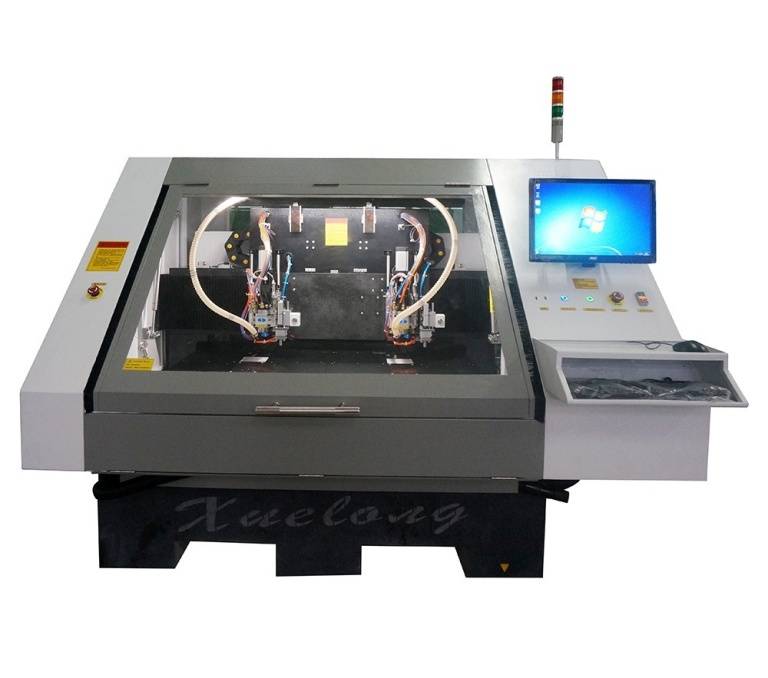

دستگاه حفاری CNC PCB
دستگاه حفاری-فرز خودکار

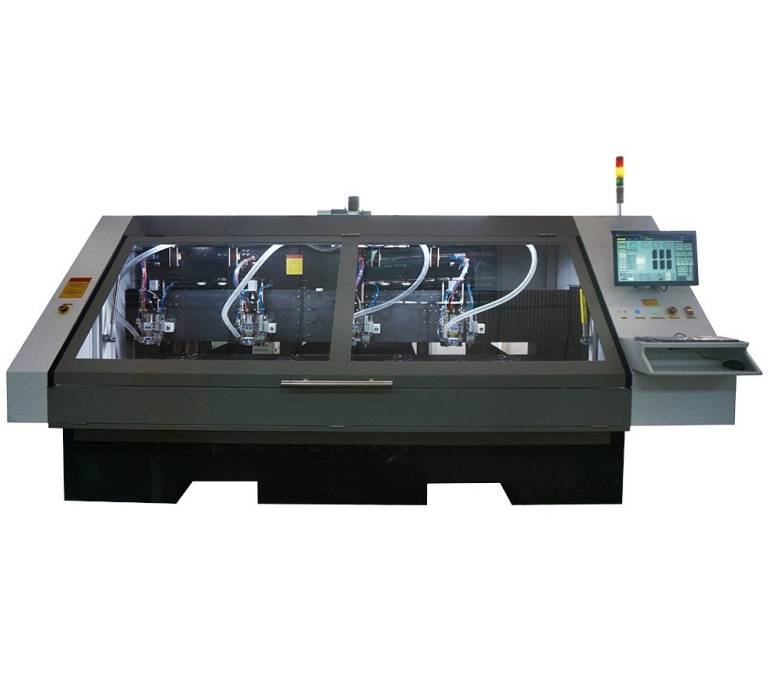

دستگاه حفاری چند اسپیندل
مشخصات محصول
| ردیف | پروژه | پارامترهای فنی | ||||
| 1 | تعداد اسپیندل | 1 | 2 | 4 | 6 | |
| 2 | ابعاد کلی (طول × عرض × ارتفاع) | 4700*2000*1610 میلیمتر | ||||
| 3 | وزن تجهیزات (کیلوگرم) | 13000 کیلوگرم | ||||
| 4 | منبع تغذیه | 3PH-AC380V+N+PE, 50/60Hz | ||||
| 5 | کلید مدار / کلید اصلی | 100 | ||||
| 6 | حداکثر توان مصرفی کیلووات | 15KVA | ||||
| 7 | محدوده Effective پردازش میلیمتر | 24.5 اینچ×29.7 اینچ (622*755 میلیمتر) | ||||
| 8 | میلیمتر | 635*772 میلیمتر | ||||
| 9 | سیستم کنترل | کنترلر CNC84/SEIB MEYER | ||||
| 10 | اسپیندل | 20000-200000 دور بر دقیقه سرعت 20000-200000 دور بر دقیقه | ||||
| 11 | حداکثر سرعت حرکت محور X,Y | 80 متر بر دقیقه | ||||
| 12 | حداکثر سرعت حرکت محور Z | 35 متر بر دقیقه | ||||
| 13 | ظرفیت magazine ابزار | 6-300 عدد | ||||
| 14 | سیستم اندازهگیری محور X,Y,Z | انکدر خطی دقت بالا، با حداقل وضوح 0.5 میکرومتر | ||||
| 15 | سیستم موقعیتیابی و گیرهگذاری | موقعیتیابی و گیرهگذاری بادی SMC خودکار | ||||
| 16 | سیستم تشخیص ابزار شکسته | تشخیص ابزار شکسته نوع خازنی | ||||
| 17 | سیستم اندازهگیری ابزار | تشخیص قطر و طول لبه ابزار | ||||
| 18 | دقت موقعیتیابی | ±0.004 میلیمتر | ||||
| 19 | دقت موقعیتیابی تکرارپذیر | ±0.0025 میلیمتر | ||||
| 20 | دقت سوراخکاری | ±0.018 میلیمتر | ||||
| 21 | حداقل قطر سوراخکاری | 4 میل (φ0.1 میلیمتر) | ||||
| 22 | حداکثر قطر سوراخکاری | 256 میل (φ6.5 میلیمتر) | ||||
| 23 | گریل حفاظت ایمنی | اقدامات حفاظتی برای نصب گریل رو به رو | ||||
| 24 | خشککن | برای حذف ذرات جامد ≥ 0.01 میکرون، رطوبت و محتوای روغنی باقیمانده < 0.01 PPM، با عملکرد تخلیه خودکار | ||||
| 25 | مخزن هوا | فشار هوای پایدار، بدون تأثیر بر عملکرد محور اصلی به دلیل تغییر ناگهانی فشار هوای لحظهای | ||||
